MICRON INOX NEW

MICRON INOX, trasportatore in acciaio Inox
MICRON INOX, trasportatore in acciaio Inox

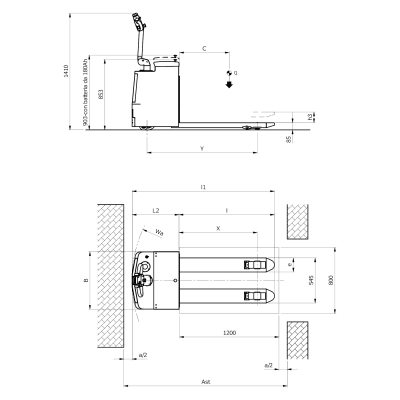

MICRON INOX, trasportatore in acciaio Inox - Disegno

Trasportatore in acciaio Inox compatto e maneggevole

Ideale per spazi ridotti: versatilità, performance, stabilità e facilità di pulizia

Il trasportatore MICRON INOX di Samag è costruito interamente in acciaio Inox, quindi destinato ad essere utilizzato in ambienti dove la pulizia e l’igiene sono condizioni essenziali e dove sussistono problemi di corrosione.

Realizzato con:

  • cofano e timone a tenuta con grado di protezione contro gli spruzzi d’acqua
  • Telaio con cintura ribassata e chiusa nella zona delle nuove ruote pivottanti.
  • Telaio rinforzato nella zona inferiore (lato pivottanti) e superiore (zona cofano).
  • Telaio con design piu’ semplice per una migliore pulizia.
  • Vano protezione ruota motrice, piu’ largo per poter accedere meglio alle ruote anteriori.
  • Strumento contaore e check control protetto e a tenuta stagna.
  • Forcella timone con doppia guarnizione per una maggior tenuta all'interno della cofanatura.
  • Barre di spinta regolabile per una semplice e veloce manutenzione dei leverismi o sostituzione della barra stessa.
  • Forche con spallamenti regolabili dall’esterno per una precisa regolazione dei giochi.
  • Gruppo sollevamento e cilindri (compresa catena di sollevamento pulegge ecc) integralmente in acciaio INOX o materiale non corrosivo.
  • Carter riduttore fuso in acciaio Inox AISI 304.
  • Cuscinetti perni e boccole Inox su ruote, rulli e montanti.
  • Ruota motrice centrale ammortizzata con carico regolabile, per un’aderenza al suolo sempre efficiente.



Alcuni optional

  • Batteria da 180 Ah cambiando solo il coperchio batteria (H maggiorata di 50mm).
  • Batteria al Litio in cassone inox con riscaldatore e strumento di controllo protetto.
  • Caricabatteria incorporato, inglobato nel pannello portastrumenti con presa di corrente sotto al coperchio batteria.



✔ PORTATA DI 1.600 KG E 1.800 KG

✔ DIMENSIONI SPECIALI A RICHIESTA

✔ ESECUZIONI SPECIALI A RICHIESTA



  • alcuni optional
  • Batteria da 180 Ah
  • Batteria al Litio
  • Uso cella frigorifera



Tipologia INOX Categoria Trasportatori INOX per usi non intensivi
Portata (Kg) 1800 Sollevamento (mm) 130

  1.1 Costruttore     SAMAG SAMAG

Caratteristiche

1.2 Modello del costruttore      MICRON INOX MICRON INOX TWIN MICRON INOX MICRON INOX TWIN
1.3 Gruppo propulsore (elettrico, diesel, benzina, gas, elettrico a rete)     Elettrico Elettrico
1.4 Utilizzo (manuale, uomo a terra, in piedi, seduto, commissionatore)     da terra da terra
1.5 Portata / carico Q t 1,6 1,8
1.6 Baricentro C mm 600 600
1.8 Distanza carico da asse ruota di carico x mm 878 (1) 878 (1)
1.9 Distanza tra gli assi Y mm 1258 1258

Pesi

2.1 Peso proprio (inclusa batteria)   Kg 470 - 480 (2) 470 - 480 (2)
2.2 Carico per asse a carico (anteriore / posteriore)   Kg 740 / 1330 788 / 1482
2.3 Carico per asse a vuoto (anteriore / posteriore)   Kg 390 / 80 390 / 80

Ruote e telaio

3.1 Gommatura piena, superelastica, pneumatico, poliuretano     Topthane fascia larga Topthane fascia larga
3.2 Dimensione ruote anteriori   mm 240x70 / 100x60 240x70 / 100x40 240x70 / 100x60 240x70 / 100x40
3.3 Dimensione ruote posteriori   mm 85x70 85x70
3.5 Ruote: quantità anteriore / posteriore (x = motrice)     1X / 2-4 1X / 2-4
3.6 Carreggiata anteriore b10 mm 510 510
3.7 Carreggiata posteriore b11 mm 375 375

Dimensioni

4.2 Altezza montante chiuso h1 mm --- ---
4.3 Alzata libera speciale h2 mm --- ---
4.4 Sollevamento h3 mm 130 130
4.5 Altezza montante sfilato h4 mm --- ---
4.6 Sollevamento iniziale h5 mm --- ---
4.8 Altezza sedile / piede uomo h7 mm --- ---
4.9 Altezza timone in posizione di guida (min. / max.) h14 mm 858 / 1413 858 / 1413
4.15 Altezza delle forche abbassate h13 mm 85 85
4.19 Lunghezza totale l1 mm 1720 (1) 1720 (1)
4.20 Lunghezza compreso spalla forche l2 mm 573 573
4.21 Larghezza totale (telaio / assale di carico) b1 mm 696 696
4.22 Dimensione forche slell mm 60 x 170 x 1150 60 x 170 x 1150
4.24 Larghezza della piastra porta-forche b3 mm --- ---
4.25 Scartamento esterno forche b5 mm 545 545
4.32 Luce libera al centro del passo m2 mm 40 40
4.34 Corridoio di lavoro con pallet 800x1200 inforcato lato 800 Ast mm 1973 1973
4.35 Raggi di curvatura Wa mm 1514 (1) 1514 (1)

Prestazioni

5.1 Velocità di traslazione (con / senza carico)   Km/h 6 / 6 6 / 6
5.2 Velocità di sollevamento (con / senza carico)   m/s 0,02 / 0,07 0,02 / 0,07
5.3 Velocità di discesa (con / senza carico)   m/s 0,11 / 0,05 0,11 / 0,05
5.7 Pendenza superabile (con / senza carico)   % --- ---
5.8 Massima pendenza superabile (con / senza carico)   % 6 / 20 7 / 20 6 / 20 7 / 20
5.10 Freno di servizio     Elettronico a recupero Elettronico a recupero

Motore elettrico

6.1 Motore trazione, potenza KB 60'   KW 0,8 AC 0,8 AC
6.2 Motore sollevamento, prestazione 15% ED   KW 2,2 2,2
6.3 Batteria secondo DIN 43531/35/36 A, B, C,     si si
6.4 Tensione batteria / Capacità nominale   V / Ah 24/160 - 24/180 24/160 - 24/180
6.5 Peso batteria (± 5%)   Kg 160 - 170 (2) 160 - 170 (2)

 Altri dati

8.1 Tipo di trazione       Elettronico AC Elettronico AC
8.4 Rumorosità, valore medio per il conducente   dB/(A) <70 <70

Ast comprende "a" (spazio di manovra) = 200 mm ed è inteso per posto pallet vuoto
(1) Con forche a riposo aumenta di 66 mm

(2 ) Con batteria da 180 Ah
